YB□22-24系列户外预装式变电站是将24kV中压柜、变压器和0.4kV低压柜组合在一起的成套配电装置，是当今城网改造的新装备，本系列产品具有体积小，造型美观、安装周期短、维修方便、经济效益高等优点。
本系列预装式变电站适用于24kV，额定频率为50Hz的三相交流系统，容量配置在2500kVA及以下的临时施工用电，油田、矿山、高层建筑、城市路灯、公共场所、大型工地、住宅小区、工厂企业单位。

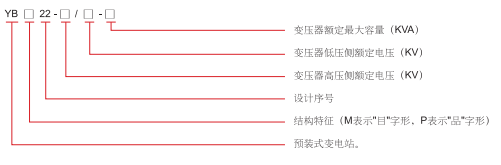

2、产品型号及含义

3、正常使用条件

1.周围空气温度不超过+40℃，最低周围空气温度-25℃；
2.海拔不超过1000米，若使用特殊订购的变压器和低压元件，可
达海拔3800米；
3.垂直倾斜度不超过5°，无剧烈振动及无冲击的场所；
4.空气温度不大于90%（+25℃）；
5.无导电尘埃，无爆炸危险，无腐蚀金属和电器元件的气体场所；
6.户外风速不超过35m/s。

4、产品设计特点

1.外壳参照国外先进技术并根据实际情况进行设计。具有牢固、隔热通风、性能好、防尘、防小动物、防潮、外形美观，维护方便等特点。外壳材料有多种选择。如：铝合金板、钢板、复合板、不锈钢板、非金属材料（玻璃纤维水泥）等。

2.高压侧一般采用SF6全绝缘全密封共箱式可扩展型开关柜，也可采用KYN28A-24（SDK1-24）型铠装移开式交流金属封闭开关设备，并且有齐全的防误操作功能。变压器可采用油浸式变压器，全密封变压器，又可采用干式变压器。

3.变电站保护性能完善，操作方便，高低压计量可供选择，可根据用户要求配备自动无功补偿装置。

4.箱体顶盖设计为双层结构，夹层间充满泡沫塑料，具有良好的隔热作用。高、低压室在其内部设计有独立的隔板，变压器室内设防凝露及自动温控监视、加热、降温装置。

5.箱体采用自然通风，也可加装强迫通风设备。门板及侧板外侧对应百叶窗的位置上装有防尘装置。

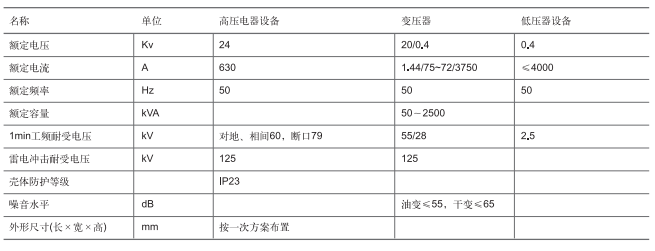

5、主要技术参数
