1、概述

YB□-40.5/0.69系列风力变电站是将风电机组发的0.4～0.69kV电压升高到35kV或10kV后，并网输出的专用变电设备，是我国公司根据国内风力发电市场要求而量身定做的专供风力发电用的新产品，它的出现适应了全国大范围建立风力发电场的趋势，是集可靠性、安全性、实用性、经济性于一体的理想的风力发电系统的配套产品。

2、正常使用条件

1.海拔≤2000米（超过此范围另行设计）
2.环境温度：最高40℃，最低-40℃
3.温度：日平均≤100%，月平均≤90%
4.地震裂度：8度（中国12级度标准）
5.户外风速：不大于50m/s，风压100kgF/m2
6.耐污等级：Ⅳ级污秽地区
7.安装场所：户外、安装在无火灾、爆炸危险、无导电尘埃、化学腐蚀性气体的场所。
8.覆冰厚度：10mm

3、产品型号及含义

4、结构特点

该系列产品箱体结构为前后两部分，前面为高低压操作间隔，高压间隔内包括高压端子、负荷开关，无载调压分接开关、插入式熔断器、压力释放阀、油温计、油位计、放油阀。低压间隔内包括低压端子，后部为注油箱体及散热片，变压器绕组和铁芯，高压负荷开关及保护用熔断器都在储油箱中。风力变的箱体采用双层门密封结构，通风口设有防尘装置，能有效防止沙尘、雨雪对风力变的侵扰，防护等
级达到IP54。

5、性能特点

1.体积小，结构紧凑，仅为国内同容量箱变的1/3左右；
2.全密封、全绝缘，无需绝缘距离，可靠保证人身安全；
3.变压器采用优质硅钢片材料，经电磁优化设计后，其空载损耗和负载损耗均比同类产品低，最大限度地保证了风能的充分利用；
4.安全、高压部分采用负荷开关+熔断器组合电器，可以快速可靠地保护变压器，低压部分可采用断路器或刀熔开关作为主开关，配置小容量变压器提供箱变和风塔的0.4kV照明及检修用电；
5.耐高温，过负荷运行能力强。

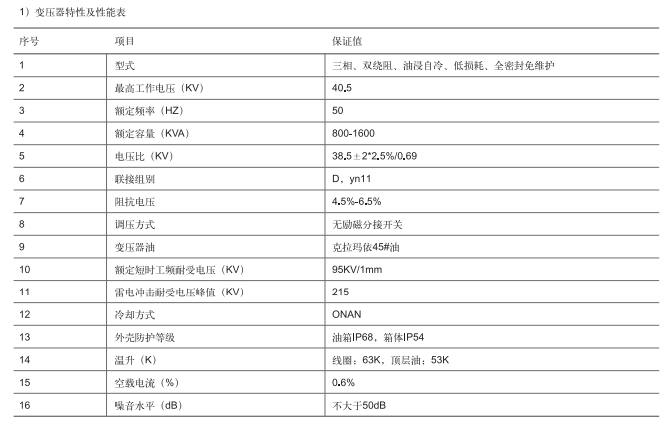

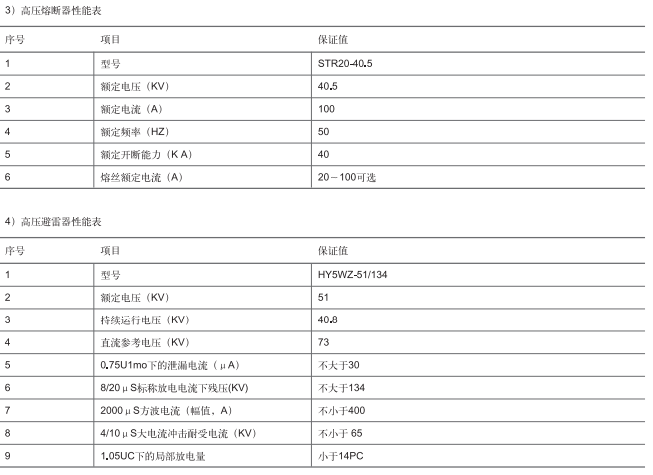

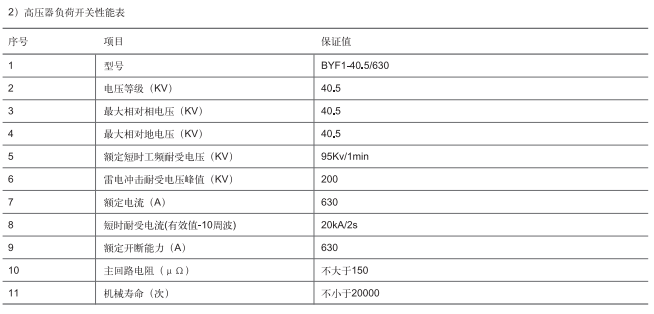

6、主要技术参数

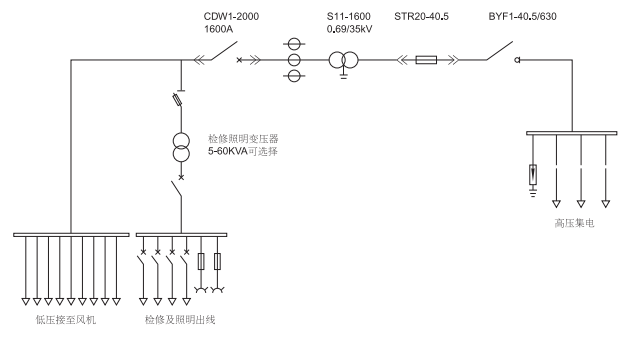

7、典型方案
