1、概述

本系列变电站系高压侧40.5kV，低压侧0.4-12kV三相交流50Hz户外成套设备。普遍适用于城市、乡镇、工厂及油田、码头等场所。也适用于一些建设工地，作为接受转换为分配电能之用，具有成套性强，体积小，安装使用方便，造价低，综合自动化程度高，运行安全可靠等特点。

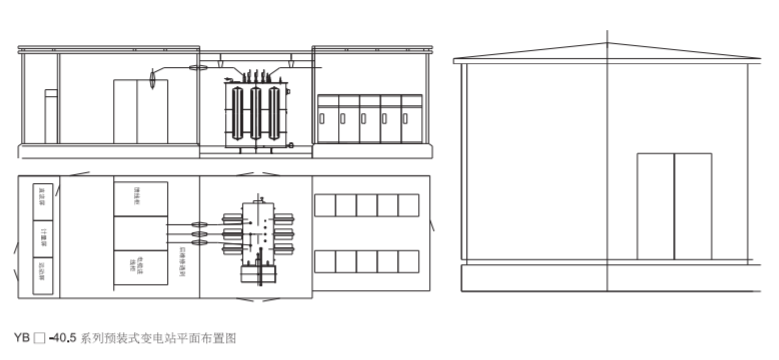

变电站由高压开关室，低压开关室，继电保护室和变压器室组成。
高压开关室，低压开关室，继电保护室可采用铝合金板，钢板制作。铝合金板表面经阳极氧化处理，增强了铝合金板的耐腐性能。钢板及钢结构都经磷化处理，复合板具有色彩鲜艳美观，并有绝热阳光等特点。

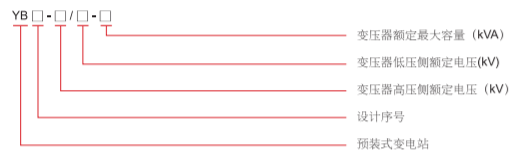

2、产品型号及含义

3、正常使用条件

1.周围环境温度：上限 +40℃，下限-25℃；
2.海拔不超过1000米；
3.垂直倾斜度不超过5°，无剧烈振动及冲击的场所；
4.相对湿度不大于90%；
5.无导电尘埃、爆炸危险，无腐蚀金属和电器元件的气体存在；
6.户外风速不超过35m/s；
若上述条件不能满足客户环境要求时，可与制造商联系。

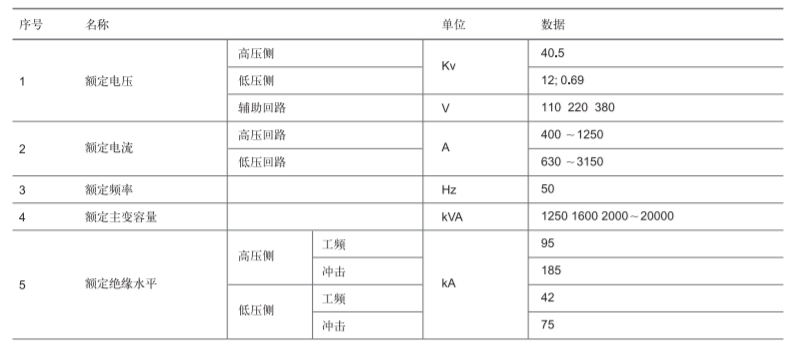

 4、主要技术参数
